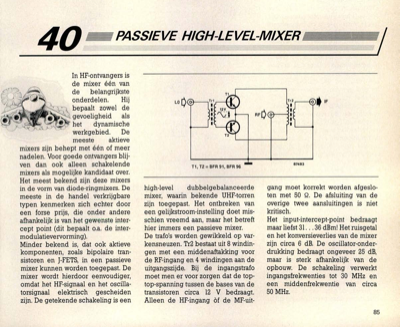

passieve high-level-mixer
40 In HF-ontvangers is de mixer eÌeÌn van de belangrijkste onderdelen. Hij bepaalt zowel de gevoeligheid als het dynamische werkgebied. De meeste aktieve mixers zijn behept met eÌeÌn of meer nadelen. Voor goede ontvangers blij- ven dan ook alleen schakelende mixers als mogelijke kandidaat over. Het meest bekend zijn deze mixers in de vorm van diode-ringmixers. De meeste in de handel verkrijgbare typen kenmerken zich echter door een forse prijs, die onder andere afhankelijk is van het gewenste inter- cept point (dit bepaalt o.a. de inter- modulatievervorming). Minder bekend is, dat ook aktieve komponenten, zoals bipolaire tran- sistoren en J-FETS, in een passieve mixer kunnen worden toegepast. De mixer wordt hierdoor eenvoudiger, omdat het HF-signaal en het oscilla- torsignaal elektrisch gescheiden zijn. De getekende schakeling is een PASSIEVE HIGH—LEVEL—MIXER LO T1, T2 = BFR 91, BFR 96 high-level dubbelgebalanceerde mixer, waarin bekende UHF-torren zijn toegepast. Het ontb...
