4-weg antenne-omschakelaar

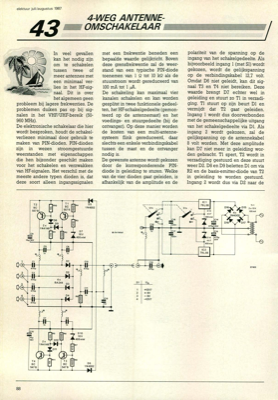

elektuur juli/augustus 1987 88 43 4-WEG ANTENNE- OMSCHAKELAAR In veel gevallen kan het nodig zijn om te schakelen tussen twee of meer antennes met een minimaal ver- lies in het HF-sig- naal. Dit is over het algemeen geen probleem bij lagere frekwenties. De problemen duiken pas op bij sig- nalen in het VHF/UHF-bereik (50- 960 MHz). De elektronische schakelaar die hier wordt besproken, houdt de schakel- verliezen minimaal door gebruik te maken van PIN-dioden. PIN-dioden zijn in wezen stroomgestuurde weerstanden met eigenschappen die hen bijzonder geschikt maken voor het schakelen en verzwakken van HF-signalen. Het verschil met de meeste andere typen dioden is, dat deze soort alleen ingangssignalen met een frekwentie beneden een bepaalde waarde gelijkricht. Boven deze grensfrekwentie zal de weer- stand van een typische PIN-diode toenemen van 1 Q tot 10 kQ als de stuurstroom wordt gereduceerd van 100 mA tot 1 j.A. De schakeling kan maximaal vier kanalen schakelen en kan worden gesplit...
