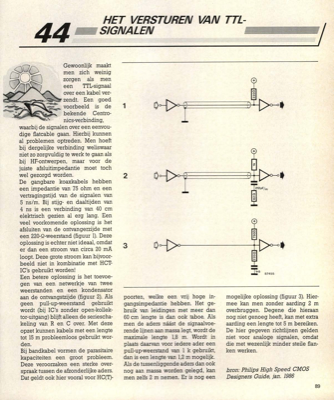

het versturen van TTL-signalen
44 Gewoonlijk maakt men zich weinig zorgen als men een TTL-signaal over een kabel ver- zendt. Een goed voorbeeld is de bekende C entro- nic s-verbinding, waarbij de signalen over een eenvou- dige flatcable gaan. Hierbij kunnen al problemen optreden. Men hoeft bij dergelijke verbinding weliswaar niet zo zorgvuldig te werk te gaan als bij HF-ontwerpen, maar voor de juiste afsluitimpedantie moet toch wel gezorgd worden. De gangbare koaxkabels hebben een impedantie van 75 ohm en een vertragingstijd van de signalen van 5 ns/m. Bij stijg- en daaltijden van 4 ns is een verbinding van 40 cm elektrisch gezien al erg lang. Een veel voorkomende oplossing is het afsluiten van de ontvangerzijde met een 220-Q-weerstand (figuur 1). Deze oplossing is echter niet ideaal, omdat er dan een stroom van circa 20 mA loopt. Deze grote stroom kan bijvoor- beeld niet in kombinatie met HCT- IC"s gebruikt worden! Een betere oplossing is het toevoe- gen van een netwerkje van twee weerstanden en een kondensato...
