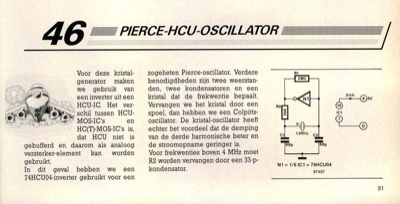

46 PIERCE-HCU-OSCILLATOR Voor deze kristal- generator maken we gebruik van een inverter uit een HCU-IC. Het ver- schil tussen HCU- MOS-IC"s en HC(T)-MOS-IC"s is, dat HCU niet is gebufferd en daarom als analoog versterker-element kan worden gebruikt. In dit geval hebben we een 74HCU04-inverter gebruikt voor een zogeheten Pierce-oscillator. Verdere benodigdheden zijn twee weerstan- den, twee kondensatoren en een kristal dat de frekwentie bepaalt. Vervangen we het kristal door een spoel, dan hebben we een Colpitts- oscillator. De kristal-oscillator heeft echter het voordeel dat de demping van de derde harmonische beter en de stroomopname geringer is. Voor frekwenties boven 4 MHz moet R2 worden vervangen door een 33-p- kondensator. R1 78p 78p N1 = 1/6 IC1 = 74HCU04 87407 2mA "cl 5V 91
