Artikel
patch-catcher

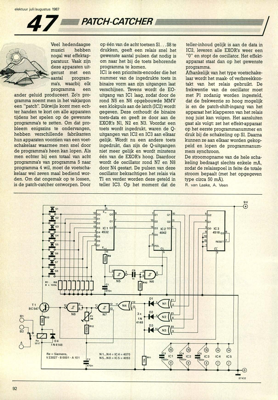

elektuur juli/augustus 1987 47_ Veel hedendaagse musici hebben nogal wat effektap- paratuur. Vaak zijn deze apparaten uit- gerust met een aantal program- ma"s, waarbij elk programma een ander geluid produceert. Zo"n pro- gramma noemt men in het vakjargon een "patch". Dikwijls komt men ech- ter handen te kort om alle apparaten tijdens het spelen op de gewenste programma"s te zetten. Om dat pro- bleem enigszins te ondervangen, hebben verschillende fabrikanten hun apparaten voorzien van een voet- schakelaar waarmee men snel door de programma"s heen kan lopen. Als men echter bij een totaal van acht programma"s van programma 5 naar programma 4 wil, moet de voetscha- kelaar wel zeven maal bediend wor- den. Om dat ongemak op te lossen, is de patch-catcher ontworpen. Door op eÌeÌn van de acht toetsen S1 . . S8 te drukken, geeft een relais snel het gewenste aantal pulsen dat nodig is om naar het bij de toets behorende programma te komen. IC1 is een prioriteits-encoder die het nummer van ...
