fietsachterlicht met akku

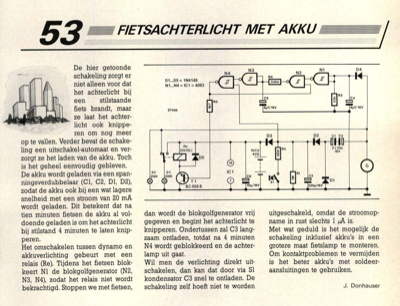

De hier getoonde schakeling zorgt er niet alleen voor dat het achterlicht bij een stilstaande fiets brandt, maar ze laat het achter- licht ook knippe- ren om nog meer op te vallen. Verder bevat de schake- ling een uitschakel-automaat en ver- zorgt ze het laden van de akku. Toch is het geheel eenvoudig gebleven. De akku wordt geladen via een span- ningsverdubbelaar (Cl, C2, Dl, D2), zodat de akku ook bij een wat lagere snelheid met een stroom van 20 mA wordt geladen. Dit betekent dat na tien minuten fietsen de akku al vol- doende geladen is om het achterlicht bij stilstand 4 minuten te laten knip- peren. Het omschakelen tussen dynamo en akkuverlichting gebeurt met een relais (Re). Tijdens het fietsen blok- keert Nl de blokgolfgenerator (N2, N3, N4), zodat het relais niet wordt bekrachtigd. Stoppen we met fietsen, N3N1D4 FIETSACHTERLICHT MET AKKU 01...D5 = 1N4148 N1...N4 = IC1 =4093 87446 dan wordt de blokgolfgenerator vrij gegeven en begint het achterlicht te knipperen. Ondertussen...
