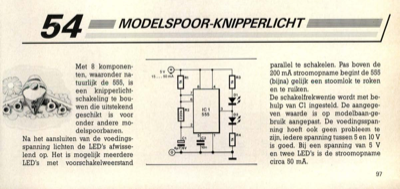

Met 8 komponen- ten, waaronder na- tuurlijk de 555, is een knipperlicht- schakeling te bou- wen die uitstekend geschikt is voor onder andere mo- delspoorbanen. Na het aansluiten van de voedings- spanning lichten de LED"s afwisse- lend op. Het is mogelijk meerdere LED"s met voorschakelweerstand / parallel te schakelen. Pas boven de 200 mA stroomopname begint de 555 (bijna) gelijk een stoomlok te roken en te ruiken. De schakelfrekwentie wordt met be- hulp van Cl ingesteld. De aangege- ven waarde is op modelbaan-ge- bruik aangepast. De voedingsspan- ning hoeft ook geen probleem te zijn, iedere spanning tussen 5 en 10 V is goed. Bij een spanning van 5 V en twee LED"s is de stroomopname circa 50 mA. MODELSPOOR-KNIPPERLICHT 97
