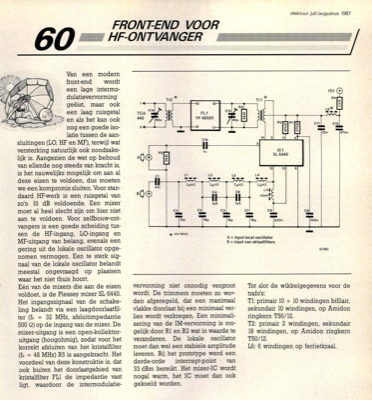

front-end voor HF-ontvanger
60 Van een modern front-end wordt een lage intermo- dulatievervorming geëist, maar ook een laag ruisgetal en als het kan ook nog een goede iso- latie tussen de aan- sluitingen (LO, HF en MF), terwijl wat versterking natuurlijk ook noodzake- lijk is. Aangezien de wet op behoud van ellende nog steeds van kracht is, is het nauwelijks mogelijk om aan al deze eisen te voldoen, dus moeten we een kompromis sluiten. Voor stan- daard HF-werk is een ruisgetal van zo"n 10 dB voldoende. Een mixer moet al heel slecht zijn om hier niet aan te voldoen. Voor zelfbouw-ont- vangers is een goede scheiding tus- sen de HF-ingang, LO-ingang en MF-uitgang van belang, evenals een gering uit de lokale oscillator opge- nomen vermogen. Een te sterk sig- naal van de lokale oscillator belandt meestal ongevraagd op plaatsen waar het niet thuis hoort. EeÌn van de mixers die aan de eisen voldoet, is de Plessey mixer SL 6440. Het ingangssignaal van de schake- ling belandt via een laagdoorlaatfil- ter (fk = 32 ...
