weersatelliet-interface

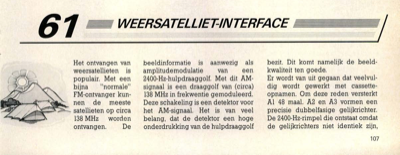

61 WEERSATELLIETINTERFACE Het ontvangen van weersatellieten is populair. Met een bijna "normale" FM-ontvanger kun- nen de meeste satellieten op circa 138 MHz worden ontvangen. De beeldinformatie is aanwezig als amplitude mo dulatie van een 2400-Hz-hulpdraaggolf. Met dit AM- signaal is een draaggolf van (circa) 138 MHz in frekwentie gemoduleerd. Deze schakeling is een detektor voor het AM-signaal. Het is van veel belang, dat de detektor een hoge onderdrukking van de hulpdraaggolf bezit. Dit komt namelijk de beeld- kwaliteit ten goede. Er wordt van uit gegaan dat veelvul- dig wordt gewerkt met cassette- opnamen. Om deze reden versterkt Al 48 maal. A2 en A3 vormen een precisie dubbelfasige gelijkrichter. De 2400-Hz-rimpel die ontstaat omdat de gelijkrichters niet identiek zijn, 107 elektuur juli/augustus 1987 bedraagt maximaal 0,2 %. Bij de gebruikelijke 8-bits AD-omzetters wordt de rimpel niet opgemerkt, omdat deze als het ware kleiner is dan 1/2 LSB. De hoofdkomponent van de rim-...
