gesynchroniseerde diawisselaar

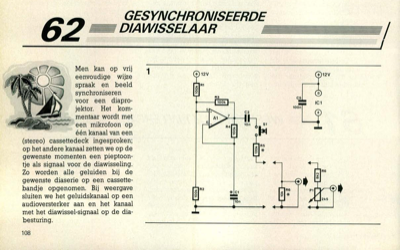

108 62 GESYNCHRONISEERDE DIAWISSELAAR Men kan op vrij eenvoudige wijze spraak en beeld synchroniseren voor een diapro- jektor. Het kom- mentaar wordt met een mikrofoon op eÌeÌn kanaal van een (stereo) cassettedeck ingesproken; op het andere kanaal zetten we op de gewenste momenten een pieptoon- tje als signaal voor de diawisseling. Zo worden alle geluiden bij de gewenste diaserie op een cassette- bandje opgenomen. Bij weergave sluiten we het geluidskanaal op een audioversterker aan en het kanaal met het diawissel-signaal op de dia- besturing. 1 12V R1 12V R2 5• Al R3 R4 * Cl rOn R5 • • De schakeling rond Al is een blok- golfgenerator die de schakelpiepjes produceert. Met drukknop SI sturen we een 1-kHz-pieptoontje naar het cassettedeck, op het moment dat dia- wisseling gewenst is. Om oversturing van de recorder-ingang te voorko- men, zorgen de weerstanden R5 en R6 voor een verlaging van het uit- gangsnivo. Wanneer echter de opname-weergaveversterker TDA 1002A (ook in dez...
