single-supply instrumentatieversterker

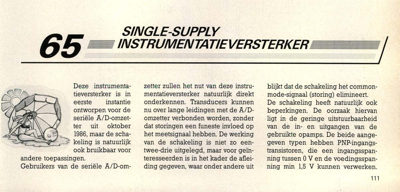

65 SINGLE-SUPPLY INSTRUMENTATIE VERSTERKER Deze instrumenta- tieversterker is in eerste instantie ontworpen voor de seriële A/D-omzet- ter uit oktober 1986, maar de scha- keling is natuurlijk ook bruikbaar voor andere toepassingen. Gebruikers van de seriële A/D-om- zetter zullen het nut van deze instru- mentatieversterker natuurlijk direkt onderkennen. Transducers kunnen nu over lange leidingen met de A/D- omzetter verbonden worden, zonder dat storingen een funeste invloed op het meetsignaal hebben. De werking van de schakeling is niet zo een- twee-drie uitgelegd, maar voor geïn- teresseerden is in het kader de aflei- ding gegeven, waar onder andere uit blijkt dat de schakeling het common- mode-signaal (storing) elimineert. De schakeling heeft natuurlijk ook beperkingen. De oorzaak hiervan ligt in de geringe uitstuurbaarheid van de in- en uitgangen van de gebruikte opamps. De beide aange- geven typen hebben PNP-ingangs- transistoren, die een ingangsspan- ning tussen 0 V en d...
