Artikel
sample & hold forever

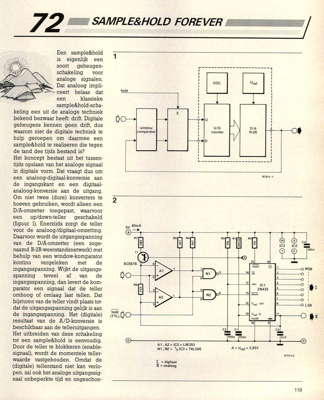

72 Een sample&hold is eigenlijk een soort geheugen- schakeling voor analoge signalen. Dat analoog impli- ceert helaas dat een klassieke sample&hold-scha- keling een uit de analoge techniek bekend bezwaar heeft: drift. Digitale geheugens kennen geen drift, dus waarom niet de digitale techniek te hulp geroepen om daarmee een sample&hold te realiseren die tegen de tand des tijds bestand is? Het koncept bestaat uit het tussen- tijds opslaan van het analoge signaal in digitale vorm. Dat vraagt dus om een analoog-digitaal-konversie aan de ingangskant en een digitaal- analoog-konversie aan de uitgang. Om niet twee (dure) konverters te hoeven gebruiken, wordt alleen een D/A-omzetter toegepast, waarvoor een up/down-teller geschakeld (figuur 1). Enerzijds zorgt de teller voor de analoog/digitaal-omzetting. Daarvoor wordt de uitgangsspanning van de D/A-omzetter (een zoge- naamd R-2R-weerstandsnetwerk) met behulp van een window-komparator kontinu vergeleken met de ingangsspanning. Wijkt de ui...
