een simpele voorversterker

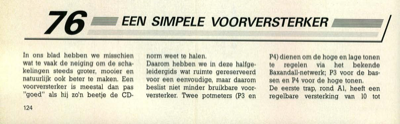

76 EEN SIMPELE VOORVERSTERKER In ons blad hebben we misschien wat te vaak de neiging om de scha- kelingen steeds groter, mooier en natuurlijk ook beter te maken. Een voorversterker is meestal dan pas "goed" als hij zo"n beetje de CD- 124 norm weet te halen. Daarom hebben we in deze halfge- leidergids wat ruimte gereserveerd voor een eenvoudige, maar daarom beslist niet minder bruikbare voor- versterker. Twee potmeters (P3 en P4) dienen om de hoge en lage tonen te regelen via het bekende Baxandall-netwerk; P3 voor de bas- sen en P4 voor de hoge tonen. De eerste trap, rond Al, heeft een regelbare versterking van 10 tot 20 keer. Het 0 dB niveau van de ingang is 50 mV bij een ingangsim- pedantie van 47 kohm en een kapaci- teit van 47 pF, dus precies voldoende voor een normale cassetterecorder of platenspeler. In figuur 2 is de weergave karakte- ristiek van de versterker te zien als funktie van de verdraaiing van de twee potmeters voor de toonrege- ling. Het 0 dB niveau ligt hier op ...
