dubbeltoon-testgenerator

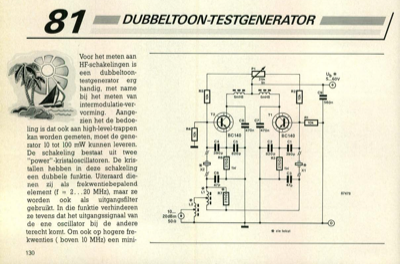

81 Voor het meten aan HF-schakelingen is een dubbeltoon- testgenerator erg handig, met name bij het meten van intermodulatie-ver- vorming. Aange- zien het de bedoe- ling is dat ook aan high-level-trappen kan worden gemeten, moet de gene- rator 10 tot 100 mW kunnen leveren. De schakeling bestaat uit twee "power" -kristaloscillatoren. De kris- tallen hebben in deze schakeling een dubbele funktie. Uiteraard die- nen zij als frekwentiebepalend element (f = 2 ... 20 MHz), maar ze worden ook als uitgangsfilter gebruikt. In die funktie verhinderen ze tevens dat het uitgangssignaal van de ene oscillator bij de andere terecht komt. Om ook op hogere fre- kwenties ( boven 10 MHz) een mini- 130 DUBBELTOON-TESTGENERATOR 10... 20dBm 500 * zie tekst 87478 male onderlinge beïvloeding te krijgen, zijn Ll en L2 aangebracht. Ll en L2 kunnen op een varkensneusje of potkern met luchtspleet worden gewikkeld en bestaan beide uit 12 windingen met middenaftakking. De balans tussen de twee signalen (be...
