elektronische spaarpot

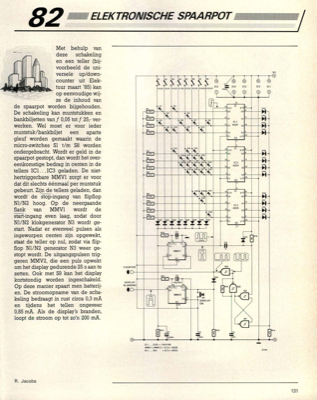

82 Met behulp van deze schakeling en een teller (bij- voorbeeld de uni- versele up/down- counter uit Elek- tuur maart "85) kan op eenvoudige wij- ze de inhoud van de spaarpot worden bijgehouden. De schakeling kan muntstukken en bankbiljetten van Is 0,05 tot f 25,- ver- werken. Wel moet er voor ieder muntstuk/bankbiljet een aparte gleuf worden gemaakt waarin de micro-switches SI t/m S8 worden ondergebracht. Wordt er geld in de spaarpot gestopt, dan wordt het over- eenkomstige bedrag in centen in de tellers IC1. . .IC3 geladen. De niet- hertriggerbare MMV1 zorgt er voor dat dit slechts eÌeÌnmaal per muntstuk gebeurt. Zijn de tellers geladen, dan wordt de stop-ingang van flipflop N1/N2 hoog. Op de neergaande flank van MMV1 wordt de start-ingang even laag, zodat door N1/N2 klokgenerator N3 wordt ge- start. Nadat er evenveel pulsen als ingeworpen centen zijn opgewekt, staat de teller op nul, zodat via flip- flop Nl/N2 generator N3 weer ge- stopt wordt. De uitgangspulsen trig- geren M...
