snelstartende ruitewisserintervalschakelaar

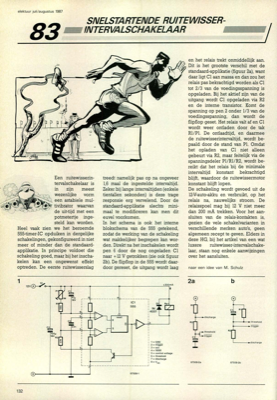

elektuur juli/augustus 1987 83 SNELSTARTENDE RUITEWISSER- INTERVALSCHAKELAAR Een ruitewisserin- tervalschakelaar is in zijn meest wezenlijke vorm een astabiele mul- tivibrator waarvan de uit-tijd met een potmetertje inge- steld kan worden. Heel vaak zien we het beroemde 555-timer-IC opduiken in dergelijke schakelingen, gekonfigureerd in niet meer of minder dan de standaard- applikatie. In principe voldoet die schakeling goed, maar bij het inscha- kelen kan een ongewenst effekt optreden. De eerste ruitewisserslag treedt namelijk pas op na ongeveer 1,6 maal de ingestelde intervaltijd. Zeker bij lange intervaltijden (enkele tientallen sekonden) is deze trage responsie erg vervelend. Door de standaard-applikatie slechts mini- maal te modificeren kan men dit euvel voorkomen. In het schema is ook het interne blokschema van de 555 getekend, zodat de werking van de schakeling wat makkelijker begrepen kan wor- den. Direkt na het inschakelen wordt pen 6 door de nog ongeladen Cl naar +12 V g...
