melopiep

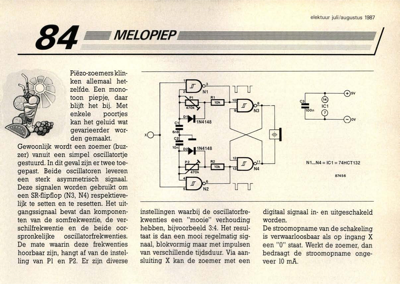

84 Piëzo-zoemers klin- ken allemaal het- zelfde. Een mono- toon piepje, daar blijft het bij. Met enkele poortjes kan het geluid wat gevarieerder wor- den gemaakt. Gewoonlijk wordt een zoemer (buz- zer) vanuit een simpel oscillatortje gestuurd. In dit geval zijn er twee toe- gepast. Beide oscillatoren leveren een sterk asymmetrisch signaal. Deze signalen worden gebruikt om een SR-flipflop (N3, N4) respektieve- lijk te setten en te resetten. Het uit- gangssignaal bevat dan komponen- ten van de somfrekwentie, de ver- schilfrekwentie en de beide oor- spronkelijke oscillatorfrekwenties. De mate waarin deze frekwenties hoorbaar zijn, hangt af van de instel- ling van Pl en P2. Er zijn diverse MELOPIEP instellingen waarbij de oscillatorfre- kwenties een "mooie" verhouding hebben, bijvoorbeeld 3:4. Het resul- taat is dan een mooi regelmatig sig- naal, blokvormig maar met impulsen van verschillende tijdsduur. Via aan- sluiting X kan de zoemer met een N1...N4 = IC1 = 74HCT132 87456 digitaa...
