één-chip-regelversterker

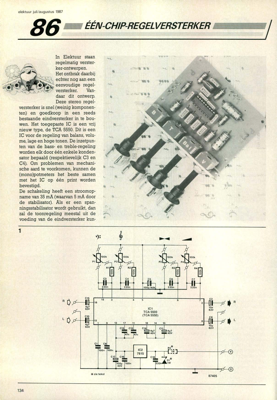

elektuur juli/augustus 1987 86 In Elektuur staan regelmatig verster- ker-ontwerpen. Het ontbrak daarbij echter nog aan een eenvoudige regel- versterker. Van- daar dit ontwerp. Deze stereo regel- versterker is snel (weinig komponen- ten) en goedkoop in een reeds bestaande eindversterker in te bou- wen. Het toegepaste IC is een vrij nieuw type, de TCA 5550. Dit is een IC voor de regeling van balans, volu- me, lage en hoge tonen. De inzetpun- ten van de bass- en treble-regeling worden elk door eÌeÌn enkele konden- sator bepaald (respektievelijk C3 en C4). Om problemen van mechani- sche aard te voorkomen, kunnen de (mono)potmeters het beste samen met het IC op eÌeÌn print worden bevestigd. De schakeling heeft een stroomop- name van 35 mA (waarvan 5 mA door de stabilisator). Als er een span- ningsstabilisator wordt gebruikt, dan zal de toonregeling meestal uit de voeding van de eindversterker kun- 1 134 }:( L {) ,o, cio 10_12 TCA 5500 (TCA 5550) 18 14 63V C8 8—fil F" 10p L O tEÌ...
