telefoon-interface

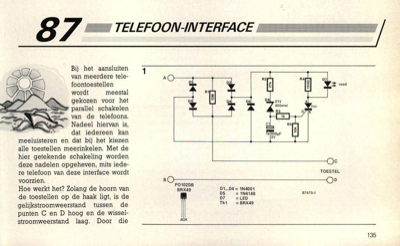

87 Bij het aansluiten van meerdere tele- foontoestellen wordt meestal gekozen voor het parallel schakelen van de telefoons. Nadeel hiervan is, dat iedereen kan meeluisteren en dat bij het kiezen alle toestellen meerinkelen. Met de hier getekende schakeling worden deze nadelen opgeheven, mits iede- re telefoon van deze interface wordt voorzien. Hoe werkt het? Zolang de hoorn van de toestellen op de haak ligt, is de gelijkstroomweerstand tussen de punten C en D hoog en de wissel- stroomweerstand laag. Door die TELEFOON-INTERFACE BRX49 GI KI D1...D4 = 1N4001 D5 = 1N4148 D7 = LED Th1 = BRX49 87475-1 135 elektuur juli/augustus 1987 2 136 Onderdelenlijst: R1 = 10 M R2 = 27 k R3 = 1k R4 = 150 Q R5 = 10 k Cl = 100 14/3 V tantaal Dl ...D4 = 1N4001 D5 = 1N4148 D6 = zener 21 V/400 mW D7 = LED rood Thl = BRX 49 PTT lijn EB kontaktdoos steker 0 naar toestel 1 1 EB ir C Ci J kontaktdoos steker in itnetrefarfcaece hoge gelijkstroomweerstand kan er, ondanks de gelijkspanning op de punten A en B...
