stereo-SMD-hoofdtelefoonversterker

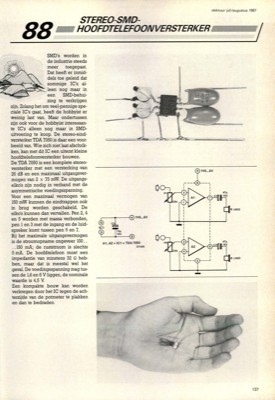

STEREO-SMD- HOOFDTELEFOONVERSTERKER SMD"s worden in de industrie steeds meer toegepast. Dat heeft er inmid- dels toe geleid dat sommige IC"s al- leen nog maar in een SMD-behui- zing te verkrijgen zijn. Zolang het om veel-pennige spe- ciale IC"s gaat, heeft de hobbyist er weinig last van. Maar ondertussen zijn ook voor de hobbyist interessan- te IC"s alleen nog maar in SMD- uitvoering te koop. De stereo-eind- versterker TDA 7050 is daar een voor- beeld van. Wie zich niet laat afschrik- ken, kan met dit IC een uiterst kleine hoofdtelefoonversterker bouwen. De TDA 7050 is een komplete stereo- versterker met een versterking -van 26 dB en een maximaal uitgangsver- mogen van 2 x 75 mW. De uitgangs- elko"s zijn nodig in verband met de asymmetrische voedingsspanning. Voor een maximaal vermogen van 150 mW kunnen de eindtrappen ook in brug worden geschakeld. De elko"s kunnen dan vervallen. Pen 2, 4 en 5 worden met massa verbonden, pen 1 en 3 met de ingang en de luid- spreker komt tussen pen...
