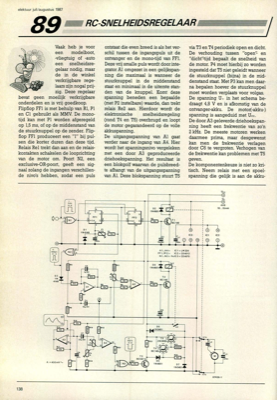

RC-snelheidsregelaar
elektuur juli/augustus 1987 Vaak heb je voor een modelboot, -vliegtuig of -auto een snelheidsre- gelaar nodig, maar de in de winkel verkrijgbare rege- laars zijn nogal prij- zig. Deze regelaar bevat geen moeilijk verkrijgbare onderdelen en is vrij goedkoop. Flipflop FF1 is met behulp van Rl, Pl en Cl gebruikt als MMV. De mono- tijd kan met Pl worden afgeregeld op 1,5 ms, of op de middenstand van de stuurknuppel op de zender. Flip- flop FF1 produceert een "1" bij pul- sen die korter duren dan deze tijd. Relais Rel trekt dan aan en de relais- kontakten schakelen de looprichting van de motor om. Poort N2, een exclusive-OR-poort, geeft een sig- naal zolang de ingangen verschillen- de nivo"s hebben, zodat een puls ontstaat die even breed is als het ver- schil tussen de ingangspuls uit de ontvanger en de mono-tijd van FF1. Deze vrij smalle puls wordt door inte- grator Al omgezet in een gelijkspan- ning die maximaal is wanneer de stuurknuppel in de middenstand staat en minimaal in de uit...
