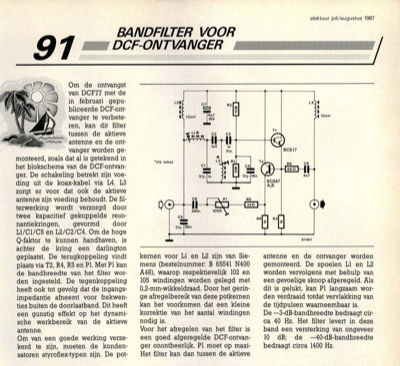

bandfilter voor DCF-ontvanger
DB Fl I I g NF TL Tv EA RN GV EO RO R 91 elektuur juli/augustus 1987 Om de ontvangst van DCF77 met de in februari gepu- bliceerde DCF-ont- vanger te verbete- ren, kan dit filter tussen de aktieve antenne en de ont- vanger worden ge- monteerd, zoals dat al is getekend in het blokschema van de DCF-ontvan- ger. De schakeling betrekt zijn voe- ding uit de koax-kabel via L4. L3 zorgt er voor dat ook de aktieve antenne zijn voeding behoudt. De fil- terwerking wordt verzorgd door twee kapacitief gekoppelde reso- nantiekringen, gevormd door Ll/C1/C5 en L2 /C2 /C4. Om de hoge Q-faktor te kunnen handhaven, is achter de kring een darlington geplaatst. De terugkoppeling vindt plaats via T2, R4, R5 en Pl. Met Pl kan de bandbreedte van het filter wor- den ingesteld. De tegenkoppeling heeft ook tot gevolg dat de ingangs- impedantie afneemt voor frekwen- ties buiten de doorlaatband. Dit heeft een gunstig effekt op het dynami- sche werkbereik van de aktieve antenne. Om van een goede werking verze-...
