kodeslot

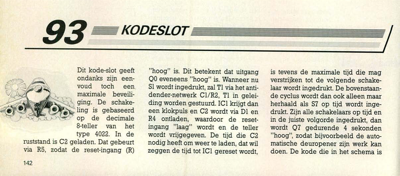

93 Dit kode-slot geeft ondanks zijn een- ` voud toch een maximale beveili- ging. De schake- ling is gebaseerd op de decimale 8-teller van het type 4022. In de ruststand is C2 geladen. Dat gebeurt via R5, zodat de reset-ingang (R) 142 _ __KOD"E__SLOT_ "hoog" is. Dit betekent dat uitgang QO eveneens "hoog" is. Wanneer nu SI wordt ingedrukt, zal Ti via het anti- dender-netwerk C1/R2, T1 in gelei- ding worden gestuurd. IC1 krijgt dan een klokpuls en C2 wordt via Dl en R4 ontladen, waardoor de reset- ingang "laag" wordt en de teller wordt vrijgegeven. De tijd die C2 nodig heeft om weer te laden, dat wil zeggen de tijd tot IC1 gereset wordt, ---""="" is tevens de maximale tijd die mag verstrijken tot de volgende schake- laar wordt ingedrukt. De bovenstaan- de cyclus wordt dan ook alleen maar herhaald als S7 op tijd wordt inge- drukt. Zijn alle schakelaars op tijd en in de juiste volgorde ingedrukt, dan wordt Q7 gedurende 4 sekonden "hoog", zodat bijvoorbeeld de auto- matische deuropener...
