μP-interface voor HF-ontvanger

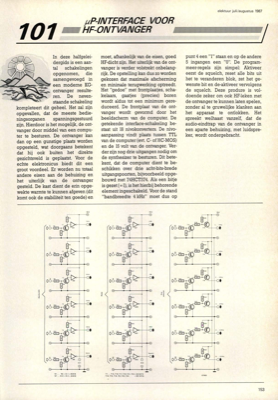

1 ",IP-INTERFACE VOOR HF-ONTVANGER In deze halfgelei- dergids is een aan- tal schakelingen opgenomen, die samengevoegd in een moderne KG- ontvanger resulte- ren. De neven- staande schakeling moet, afhankelijk van de eisen, goed HF-dicht zijn. Het uiterlijk van de ont- vanger is verder volstrekt onbelang- rijk. De opstelling kan dus zo worden gekozen dat maximale afscherming en minimale terugwerking optreedt. Het "gedoe" met frontplaatjes, scha- kelaars, gaatjes (precies) boren wordt aldus tot een minimum gere- duceerd. De frontplaat van de ont- vanger wordt gevormd door het beeldscherm van de computer. De getekende interface-schakeling be- staat uit 18 nivokonverters. De nivo- aanpassing vindt plaats tussen TTL van de computer (evt. C- of HC-MOS) en de 15 volt van de ontvanger. Ver- der zijn nog drie uitgangen nodig om de synthesizer te besturen. Dit bete- kent, dat de computer dient te be- schikken over drie acht-bits-brede uitgangspoorten, bijvoorbeeld opge- bouwd niet 74HCT374....
