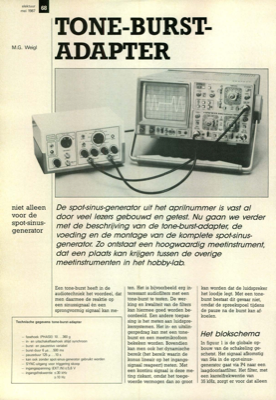

tone-burstadapter - niet alleen voor de spot-sinus-generator

elektuur mei 1987 M.G. Weigl 68 niet alleen voor de spot-sinus- generator De spot-sinus-generator uit het aprilnummer is vast al door veel lezers gebouwd en getest. Nu gaan we verder met de beschrijving van de tone-burst-adapter, de voeding en de montage van de komplete spot-sinus- generator. Zo ontstaat een hoogwaardig meetinstrument, dat een plaats kan krijgen tussen de overige meetinstrumenten in het hobby-lab. TONE-BURST- ADAPTER Een tone-burst heeft in de audiotechniek het voordeel, dat men daarmee de reaktie op een sinussignaal èn een sprongvormig signaal kan me- ten. Het is bijvoorbeeld erg in- teressant audiofilters met een tone-burst te testen. De wer- king en kwaliteit van de filters kan hiermee goed worden be- oordeeld. Een andere toepas- sing is het meten aan luidspre- kersystemen. Het in- en uitslin- gergedrag kan met een tone- burst en een meetmikrofoon bekeken worden. Bovendien kan men ook het dynamische bereik (het bereik waarin de konus lineair op het ingangs- s...
