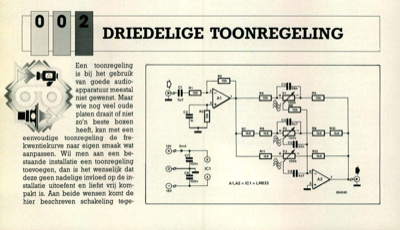

driedelige toonregeling
DRIEDELIGE TOONREGELING Een toonregeling is bij het gebruik van goede audio- apparatuur meestal niet gewenst. Maar wie nog veel oude platen draait of niet zo"n beste boxen heeft, kan met een eenvoudige toonregeling de fre- kwentiekurve naar eigen smaak wat aanpassen. Wil men aan een be- staande installatie een toonregeling toevoegen, dan is het wenselijk dat deze geen nadelige invloed op de in- stallatie uitoefent en liefst vrij kom- pakt is. Aan beide wensen komt de hier beschreven schakeling tege- moet, die is opgebouwd rond een dual audio operational amplifier van National, de LM 833. Deze versterker heeft een bijzonder lage ruis (4,5 nV / i/Hz), een hoog verster- king/bandbreedte-produkt (15 MHz) en een slew rate van 7 V / ujs. De rond dit IC opgebouwde toonrege- ling bezit drie banden, zodat ook een presence-regeling rond 1 kHz moge- lijk is. Aan de ingang van de schakeling is een opamp als inverterende buffer geschakeld. Aan de ingang van de niet-inverterende ingang is nog een
