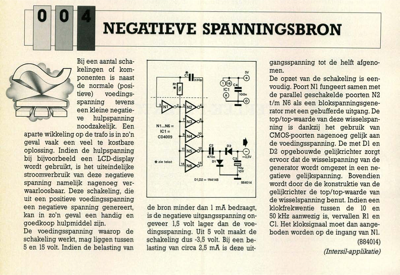

negatieve spanningsbron

Bij een aantal scha- kelingen of kom- ponenten is naast de normale (posi- tieve) voedings- spanning tevens een kleine negatie- ve hulpspanning noodzakelijk. Een aparte wikkeling op de trafo is in zo"n geval vaak een veel te kostbare oplossing. Indien de hulpspanning bij bijvoorbeeld een LCD-display wordt gebruikt, is het uiteindelijke stroomverbruik van deze negatieve spanning namelijk nagenoeg ver- waarloosbaar. Deze schakeling, die uit een positieve voedingsspanning een negatieve spanning genereert, kan in zo"n geval een handig en goedkoop hulpmiddel zijn. De voedingsspanning waarop de schakeling werkt, mag liggen tussen 5 en 15 volt. Indien de belasting van de bron minder dan 1 mA bedraagt, is de negatieve uitgangsspanning on- geveer 1,5 volt lager dan de voe- dingsspanning. Uit 5 volt maakt de schakeling dus -3,5 volt. Bij een be- lasting van circa 2,5 mA is deze uit- gangsspanning tot de helft afgeno- men. De opzet van de schakeling is een- voudig. Poort Nl fungeert samen met de p
