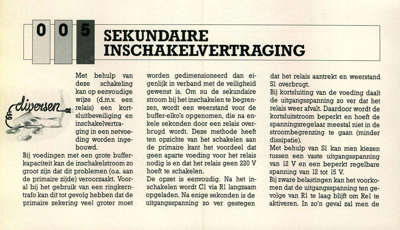

sekundaire inschakelvertraging
tmr, Met behulp van deze schakeling kan op eenvoudige . wijze (d.m.v. een jedL eir relais) een kort- sluitbeveiliging en inschakelvertra- ging in een netvoe- ding worden inge- bouwd. Bij voedingen met een grote buffer- kapaciteit kan de inschakelstroom zo groot zijn dat dit problemen (o.a. aan de primaire zijde) veroorzaakt. Voor- al bij het gebruik van een ringkern- trafo kan dit tot gevolg hebben dat de primaire zekering veel groter moet worden gedimensioneerd dan ei- genlijk in verband met de veiligheid gewenst is. Om nu de sekundaire stroom bij het inschakelen te begren- zen, wordt een weerstand voor de buffer-elko"s opgenomen, die na en- kele sekonden door een relais over- brugd wordt. Deze methode heeft ten opzichte van het schakelen aan de primaire kant het voordeel dat geen aparte voeding voor het relais nodig is en dat het relais geen 220 V hoeft te schakelen. De opzet is eenvoudig. Na het in- schakelen wordt Cl via R1 langzaam opgeladen. Na enige sekonden is de uitgangsspanni
