knipperlicht

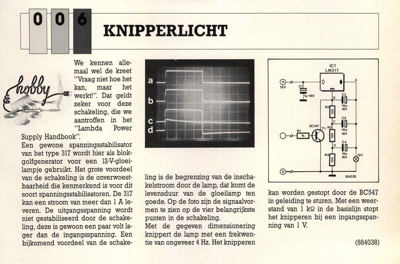

We kennen alle- maal wel de kreet "Vraag niet hoe het kan, maar het ■••••-611werkt!". Dat geldt zeker voor deze schakeling, die we aantroffen in het "Lambda Power Supply Handbook". Een gewone spanningsstabilisator van het type 317 wordt hier als blok- golfgenerator voor een 12-V-gloei- lampje gebruikt. Het grote voordeel van de schakeling is de onverwoest- baarheid die kenmerkend is voor dit soort spanningsstabilisatoren. De 317 kan een stroom van meer dan 1 A le- veren. De uitgangsspanning wordt niet gestabiliseerd door de schake- ling, deze is gewoon een paar volt la- ger dan de ingangsspanning. Een bijkomend voordeel van de schake- ling is de begrenzing van de inscha- kelstroom door de lamp, dat komt de levensduur van de gloeilamp ten goede. Op de foto zijn de signaalvor- men te zien op de vier belangrijkste punten in de schakeling. Met de gegeven dimensionering knippert de lamp met een frekwen- tie van ongeveer 4 Hz. Het knipperen kan worden gestopt door de BC547 in ...
