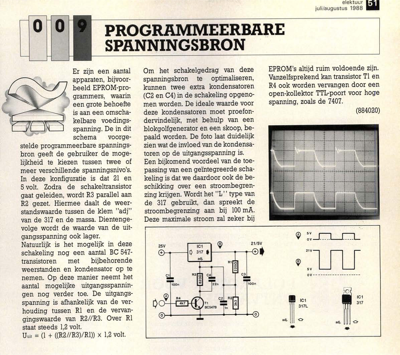

programmeerbare spanningsbron
Er zijn een aantal apparaten, bijvoor- beeld EPROM-pro- grammers, waarin een grote behoefte is aan een omscha- kelbare voedings- spanning. De in dit schema voorge- stelde programmeerbare spannings- bron geeft de gebruiker de moge- lijkheid te kiezen tussen twee of meer verschillende spanningsnivo"s. In deze konfiguratie is dat 21 en 5 volt. Zodra de schakeltransistor gaat geleiden, wordt R3 parallel aan R2 gezet. Hiermee daalt de weer- standswaarde tussen de klem "adj" van de 317 en de massa. Dientenge- volge wordt de waarde van de uit- gangsspanning ook lager. Natuurlijk is het mogelijk in deze schakeling nog een aantal BC 547- transistoren met bijbehorende weerstanden en kondensator op te nemen. Op deze manier neemt het aantal mogelijke uitgangsspannin- gen nog verder toe. De uitgangs- spanning is afhankelijk van de ver- houding tussen R1 en de vervan- gingswaarde van R2//R3. Over R1 staat steeds 1,2 volt. Uuit = (1 + ((R2//R3)/Rl)) x 1,2 volt. Om het schakelgedrag van deze spannings
