spanningsbewaker

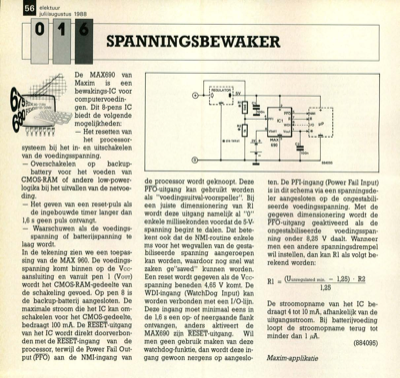

56 elektuur juli/augustus 1988 De MAX690 van Maxim is een bewakings-IC voor computervoedin- gen. Dit 8-pens IC biedt de volgende mogelijkheden: - Het resetten van het processor- systeem bij het in- en uitschakelen van de voedingsspanning. -Overschakelen op backup- battery voor het voeden van CMOS-RAM of andere low-power- logika bij het uitvallen van de netvoe- ding. -Het geven van een reset-puls als de ingebouwde timer langer dan 1,6 s geen puls ontvangt. - Waarschuwen als de voedings- spanning of batterijspanning te laag wordt. In de tekening zien we een toepas- sing van de MAX 960. De voedings- spanning komt binnen op de Vcc- aansluiting en vanuit pen 1 (VouT) wordt het CMOS-RAM-gedeelte van de schakeling gevoed. Op pen 8 is de backup-batterij aangesloten. De maximale stroom die het IC kan om- schakelen voor het CMOS-gedeelte, bedraagt 100 mA. De RESET-uitgang van het IC wordt direkt doorverbon- den met de RESET-ingang van de processor, terwijl de Power Fail Out- put (PF...
