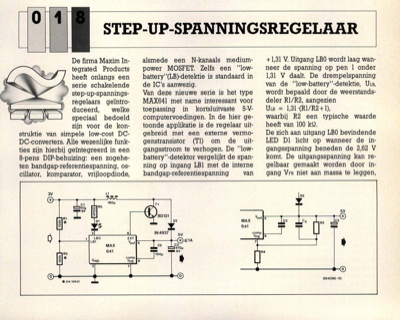

step-up-spanningsregelaar
De firma Maxim In- tegrated Products heeft onlangs een serie schakelende step-up-spannings- regelaars geiÃàntro- duceerd, welke speciaal bedoeld zijn voor de kon- struktie van simpele low-cost DC- DC-converters. Alle wezenlijke funk- ties zijn hierbij geiÃàntegreerd in een 8-pens DIP-behuizing: een zogehe- ten bandgap-referentiespanning, os- cillator, komparator, vrijloopdiode, alsmede een N-kanaals medium- power MOSFET. Zelfs een "low- battery"(LB)-detektie is standaard in de IC"s aanwezig. Van deze nieuwe serie is het type MAX641 met name interessant voor toepassing in kortsluitvaste 5-V- computervoedingen. In de hier ge- toonde applikatie is de regelaar uit- gebreid met een externe vermo- genstransistor (T1) om de uit- gangsstroom te verhogen. De "low- battery"-detektor vergelijkt de span- ning op ingang LB1 met de interne bandgap-referentiespanning van +1,31 V. Uitgang LBO wordt laag wan- neer de spanning op pen 1 onder 1,31 V daalt. De drempelspanning van de "low-battery"-det...
