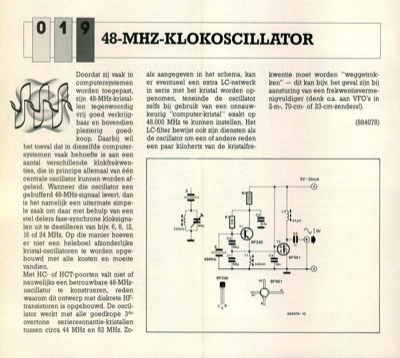

48-MHz-klokoscillator
Doordat zij vaak in computersystemen worden toegepast, zijn48-MHz-kristal- lentegenwoordig vrij goed verkrijg- baar en bovendien plezierig goed- koop. Daarbij wil het toeval dat in diezelfde computer- systemen vaak behoefte is aan een aantal verschillende klokfrekwen- ties, die in principe allemaal van eÃÅeÃÅn centrale oscillator kunnen worden af- geleid. W anneer die oscillator een gebufferd 48-MHz-signaal levert, dan is het namelijk een uitermate simpe- le zaak om daar met behulp van een stel delers fase-synchrone kloksigna- len uit te destilleren van bijv. 6, 8, 12, 16 of 24 MHz. Op die manier hoeven er niet een heleboel afzonderlijke kristal-oscillatoren te worden opge- bouwd met alle kosten en moeite vandien. Met HC-of HCT-poorten valt niet of nauwelijks een betrouwbare 48-MHz- oscillator te konstrueren, reden waarom dit ontwerp met diskrete HF- transistoren is opgebouwd. De oscil- lator werkt met alle goedkope 3de overtone serieresonantie-kristallen tussen circa 44 MHz en 52...
