zender voor draadloze hoofdtelefoon

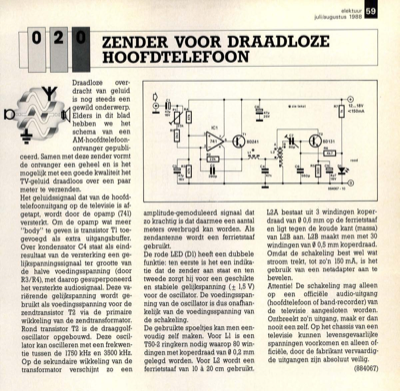

Draadloze over- dracht van geluid is nog steeds een gewild onderwerp. Elders in dit blad hebben we het schema van een AM-hoofdtelefoon- ontvanger gepubli- ceerd. Samen met deze zender vormt de ontvanger een geheel en is het mogelijk met een goede kwaliteit het TV-geluid draadloos over een paar meter te verzenden. Het geluidssignaal dat van de hoofd- telefoonuitgang op de televisie is af- getapt, wordt door de opamp (741) versterkt. Om de opamp wat meer "body" te geven is transistor TI toe- gevoegd als extra uitgangsbuffer. Over kondensator C4 staat als eind- resultaat van de versterking een ge- lijkspanningssignaal ter grootte van de halve voedingsspanning (door R3 /R4), met daarop gesuperponeerd het versterkte audiosignaal. Deze va- rieÃàrende gelijkspanning wordt ge- bruikt als voedingsspanning voor de zendtransistor T2 via de primaire wikkeling van de zendtransformator. Rond transistor T2 is de draaggolf- oscillator opgebouwd. Deze oscil- lator kan oscilleren met een frekwen- t...
