diskrete multiplexer

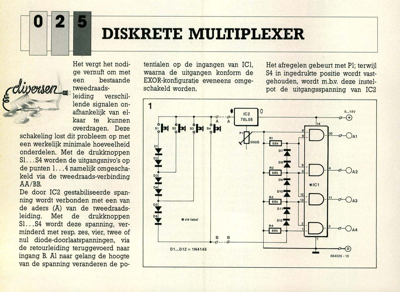

0 ( -42eXttelL Het vergt het nodi- ge vernuft om met een bestaande tweedraads- leiding verschil- lende signalen on- afhankelijk van el- kaar te kunnen overdragen. Deze tentialen op de ingangen van IC1, waarna de uitgangen konform de EXOR-konfiguratie eveneens omge- schakeld worden. Het afregelen gebeurt met Pl; terwijl S4 in ingedrukte positie wordt vast- gehouden, wordt m.b.v. deze instel- pot de uitgangsspanning van IC2 schakeling lost dit probleem op met een werkelijk minimale hoeveelheid onderdelen. Met de drukknoppen SI .. .S4 worden de uitgangsnivo"s op de punten 1. . . 4 namelijk omgescha- keld via de tweedraads-verbinding AA/BB. De door IC2 gestabiliseerde span- ning wordt verbonden met een van de aders (A) van de tweedraads- leiding. Met de drukknoppen SI . . . S4 wordt deze spanning, ver- minderd met resp. zes, vier, twee of nul diode-doorlaatspanningen, via de retourleiding teruggevoerd naar ingang B. Al naar gelang de hoogte van de spanning veranderen de po- DISKRETE MULTIP
