DMM als frekwentiemeter

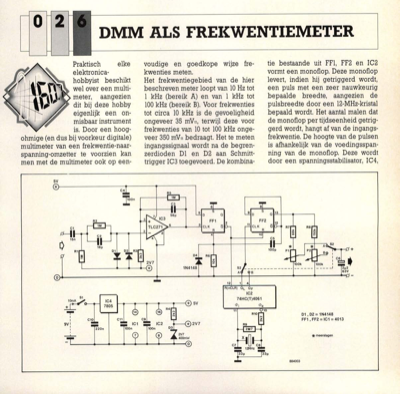

0 DMM ALS FREKWENTIEMETER Praktisch elke elektronica- hobbyist beschikt wel over een multi- meter, aangezien dit bij deze hobby eigenlijk een on- misbaar instrument is. Door een hoog- ohmige (en dus bij voorkeur digitale) multimeter van een frekwentie-naar- spanning-omzetter te voorzien kan men met de multimeter ook op een- voudige en goedkope wijze fre- kwenties meten. Het frekwentiegebied van de hier beschreven meter loopt van 10 Hz tot 1 kHz (bereik A) en van 1 kHz tot 100 kHz (bereik B). Voor frekwenties tot circa 10 kHz is de gevoeligheid ongeveer 35 mVtt, terwijl deze voor frekwenties van 10 tot 100 kHz onge- veer 350 mVtt bedraagt. Het te meten ingangssignaal wordt na de begren- zerdioden Dl en D2 aan Schmitt- trigger IC3 toegevoerd. De kombina- tie bestaande uit FF1, FF2 en IC2 vormt een monoflop. Deze monoflop levert, indien hij getriggerd wordt, een puls met een zeer nauwkeurig bepaalde breedte, aangezien de pulsbreedte door een 12-MHz-kristal bepaald wordt. Het aantal malen
