digitale verzwakker

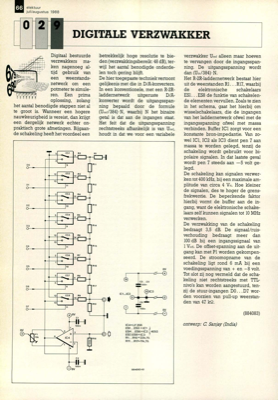

66 elektuur juli/augustus 1988 M Mi- Digitaal bestuurde verzwakkers ma- ken nagenoeg al- tijd gebruik van een weerstands- netwerk om een potmeter te simule- ren. Een prima oplossing, zolang betrekkelijk hoge resolutie te bie- den (verzwakkingsbereik: 48 dB), ter- wijl het aantal benodigde onderde- len toch gering blijft. De hier toegepaste techniek vertoont gelijkenis met die in D/A-konverters. In een konventionele, met een R-2R- laddernetwerk uitgeruste D/A- konverter wordt de uitgangsspan- ning bepaald door de formule (Uref/384)• N, waarbij N het binaire getal is dat aan de ingangen staat. Het feit dat de uitgangsspanning rechtstreeks afhankelijk is van Uref, houdt in dat we voor een variabele verzwakker Uref alleen maar hoeven te vervangen door de ingangsspan- ning. De uitgangsspanning wordt dan (Um/384)• N. Het R-2R-laddernetwerk bestaat hier uit de weerstanden Rl . .R17, waarbij de elektronische schakelaars ES1.. ES8 de funktie van schakelen- de elementen vervullen. Zoals...
