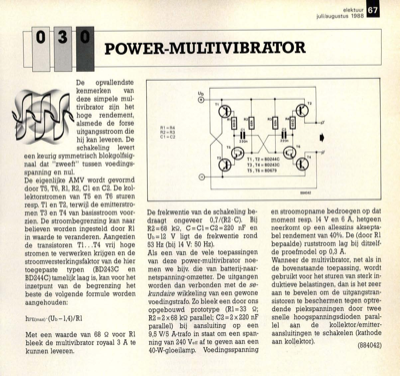

power-multivibrator
De opvallendste kenmerken van deze simpele mul- tivibrator zijn het hoge rendement, alsmede de forse uitgangsstroom die hij kan leveren. De schakeling levert een keurig symmetrisch blokgolfsig- naal dat "zweeft" tussen voedings- spanning en nul. De eigenlijke AMV wordt gevormd door T5, T6, R1, R2, Cl en C2. De kol- lektorstromen van T5 en T6 sturen resp. T1 en T2, terwijl de emitterstro- men T3 en T4 van basisstroom voor- zien. De stroombegrenzing kan naar believen worden ingesteld door R1 in waarde te veranderen. Aangezien de transistoren TI . . .T4 vrij hoge stromen te verwerken krijgen en de stroomversterkingsfaktor van de hier toegepaste typen (BD243C en BD244C) tamelijk laag is, kan voor het inzetpunt van de begrenzing het beste de volgende formule worden aangehouden: hFE(max) " (Ub - 1,4)/R1 Met een waarde van 68 Q voor Rl bleek de multivibrator royaal 3 A te kunnen leveren. T1 , T2 = BD244C T3 , T4 = BD243C T5 , T6 = BD679 POWER-MULTIVIBRATOR De frekwentie van de schakeli...
