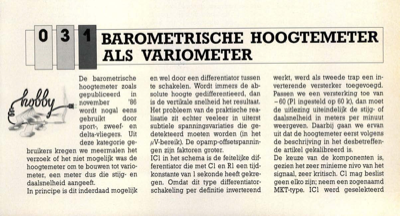

barometrische hoogtemeter als variometer
De barometrische hoogtemeter zoals gepubliceerd in november "86 wordt nogal eens gebruikt door sport-, zweef- en delta-vliegers. Uit deze kategorie ge- bruikers kregen we meermalen het verzoek of het niet mogelijk was de hoogtemeter om te bouwen tot vario- meter, een meter dus die stijg- en daalsnelheid aangeeft. In principe is dit inderdaad mogelijk en wel door een differentiator tussen te schakelen. Wordt immers de ab- solute hoogte gedifferentieerd, dan is de vertikale snelheid het resultaat. Het probleem van de praktische rea- lisatie zit echter veeleer in uiterst subtiele spanningsvariaties die ge- detekteerd moeten worden (in het pV-bereik). De opamp-offsetspannin- gen zijn faktoren groter. IC1 in het schema is de feitelijke dif- ferentiator die met Cl en Rl een tijd- konstante van 1 sekonde heeft gekre- gen. Omdat dit type differentiator- schakeling per definitie inverterend werkt, werd als tweede trap een in- verterende versterker toegevoegd. Passen we een versterking toe ...
