impuls-relais

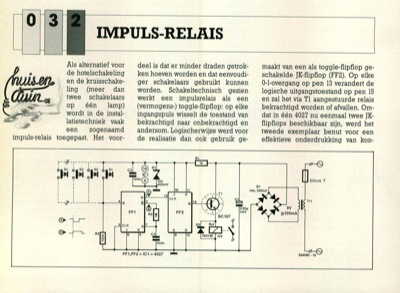

Als alternatief voor de hotelschakeling en de kruisschake- ling (meer dan twee schakelaars op één lamp) wordt in de instal- latietechniek vaak een zogenaamd impuls-relais toegepast. Het voor- deel is dat er minder draden getrok- ken hoeven worden en dat eenvoudi- ger schakelaars gebruikt kunnen worden. Schakeltechnisch gezien werkt een impulsrelais als een (vermogens-) toggle-flipflop: op elke ingangspuls wisselt de toestand van bekrachtigd naar onbekrachtigd en andersom. Logischerwijze werd voor de realisatie dan ook gebruik ge- maakt van een als toggle-flipflop ge- schakelde JK-flipflop (FF2). Op elke 0-1-overgang op pen 13 verandert de logische uitgangstoestand op pen 15 en zal het via TI aangestuurde relais bekrachtigd worden of afvallen. Om- dat in één 4027 nu eenmaal twee JK- flipflops beschikbaar zijn, werd het tweede exemplaar benut voor een effektieve onderdrukking van kon- (rwlsol ‘011,, IMPULS-RELAIS taktdender. Na het indrukken van één van de schakelaar...
