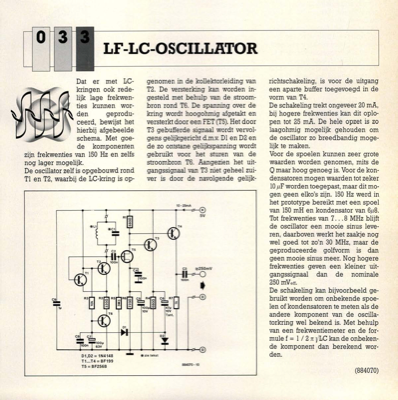

LF-LC-oscillator
Dat er met LC- kringen ook rede- lijk lage frekwen- ties kunnen wor- den geprodu- ceerd, bewijst het hierbij afgebeelde schema. Met goe- de komponenten zijn frekwenties van 150 Hz en zelfs nog lager mogelijk. De oscillator zelf is opgebouwd rond TI en T2, waarbij de LC-kring is op- genomen in de kollektorleiding van T2. De versterking kan worden in- gesteld met behulp van de stroom- bron rond T6. De spanning over de kring wordt hoogohmig afgetakt en versterkt door een FET (T5). Het door T3 gebufferde signaal wordt vervol- gens gelijkgericht d.m.v. Dl en D2 en de zo ontstane gelijkspanning wordt gebruikt voor het sturen van de stroombron T6. Aangezien het uit- gangssignaal van T3 niet geheel zui- ver is door de navolgende gelijk- 10 -25mA richtschakeling, is voor de uitgang een aparte buffer toegevoegd in de vorm van T4. De schakeling trekt ongeveer 20 mA, bij hogere frekwenties kan dit oplo- pen tot 25 mA. De hele opzet is zo laagohmig mogelijk gehouden om de oscillator zo breedbandig
