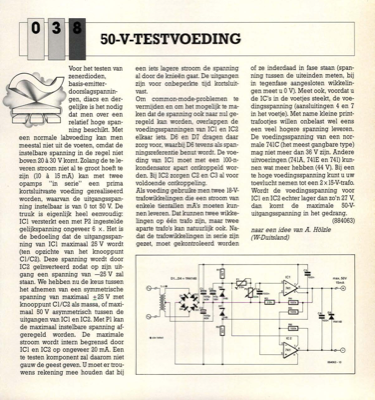

50-V-testvoeding
Voor het testen van zenerdioden, basis-emitter- doorslagspannin- gen, diacs en der- gelijke is het nodig dat men over een relatief hoge span- ning beschikt. Met een normale labvoeding kan men meestal niet uit de voeten, omdat de instelbare spanning in de regel niet boven 20 aÃÄ 30 V komt. Zolang de te le- veren stroom niet al te groot hoeft te zijn (10 aÃÄ 15 mA) kan met twee opamps "in serie" een prima kortsluitvaste voeding gerealiseerd worden, waarvan de uitgangsspan- ning instelbaar is van 0 tot 50 V. De truuk is eigenlijk heel eenvoudig: IC1 versterkt een met P2 ingestelde gelijkspanning ongeveer 6 x . Het is de bedoeling dat de uitgangsspan- ning van IC1 maximaal 25 V wordt (ten opzichte van het knooppunt C1/C2). Deze spanning wordt door IC2 geiÃànverteerd zodat op zijn uit- gang een spanning van -25 V zal staan. We hebben nu de keus tussen het afnemen van een symmetrische spanning van maximaal + 25 V met knooppunt C1/C2 als massa, of maxi- maal 50 V asymmetrisch tussen de...
