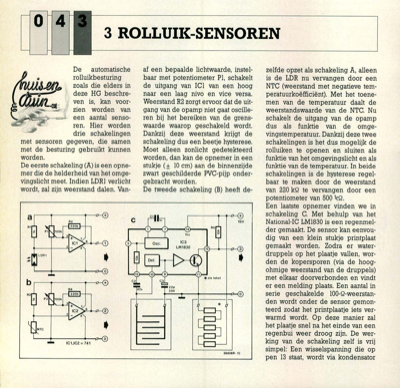

3 rolluik sensoren
De automatische rolluikbesturing zoals die elders in deze HG beschre- ven is, kan voor- zien worden van een aantal senso- ren. Hier worden drie schakelingen met sensoren gegeven, die samen met de besturing gebruikt kunnen worden. De eerste schakeling (A) is een opne- mer die de helderheid van het omge- vingslicht meet. Indien LDRI verlicht wordt, zal zijn weerstand dalen. Van- af een bepaalde lichtwaarde, instel- baar met potentiometer Pl, schakelt de uitgang van IC1 van een hoog naar een laag nivo en vice versa. Weerstand R2 zorgt ervoor dat de uit- gang van de opamp niet gaat oscille- ren bij het bereiken van de grens- waarde waarop geschakeld wordt. Dankzij deze weerstand krijgt de schakeling dus een beetje hysterese. Moet alleen zonlicht gedetekteerd worden, dan kan de opnemer in een stukje (± 10 cm) aan de binnenzijde zwart geschilderde PVC-pijp onder- gebracht worden. De tweede schakeling (B) heeft de- zelfde opzet als schakeling A, alleen is de LDR nu vervangen door een NT...
