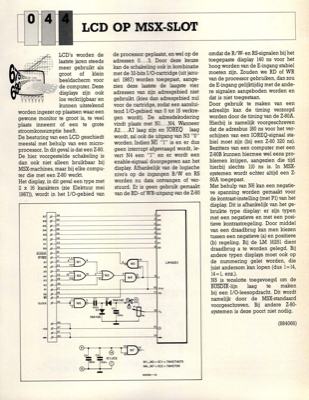

LCD op MSX-slot
MIna. UP/DOWN LCD"s worden de laatste jaren steeds meer gebruikt als groot of klein beeldscherm voor de processor geplaatst, en wel op de adressen 0 . . . 3. Door deze keuze kan de schakeling ook in kombinatie met de 32-bits I/O-cartridge (uit janu- ari 1987) worden toegepast, aange- zien deze laatste de laagste vier adressen van zijn adresgebied niet gebruikt. (kies dan adresgebied nul voor de cartridge, zodat een aanslui- tend I/O-gebied van 0 tot 15 verkre- gen wordt). De adresdekodering vindt plaats met Nl . . . N4. Wanneer A2 . . A7 laag zijn en IOREQ laag wordt, zal ook de uitgang van N3 "0" worden. Indien MI "1" is en er dus geen interrupt afgevraagd wordt, le- vert N4 een "1" en er wordt een enable-signaal doorgegeven aan het display. Afhankelijk van de logische nivo"s op de ingangen R/W en RS worden nu data ontvangen of ver- stuurd. Er is geen gebruik gemaakt van de RD- of WR-uitgang van de Z-80 omdat de R/W- en RS-signalen bij het toegepaste display 140 ns voor het hoog worde
