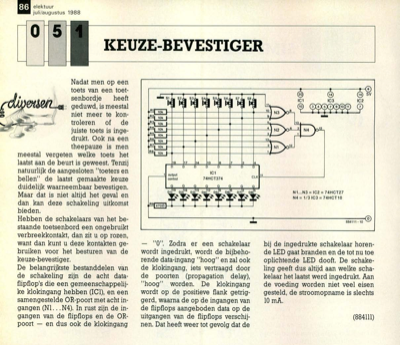

86 elektuur juli/augustus 1988 h rddyMIWIL.govgeduwd,ismeestal s sAl R1 NEM sisio E9 s niet meer te kon- troleren of de juiste toets is inge- drukt. Ook na een theepauze is men R2 R R4 R 10k 10k 10k 10k 10k 10k Nadat men op een toets van een ttoet- senbordje heeft (5 5V IC1 IC3 IC2 0 00000000 •■•••■••• meestal vergeten welke toets het laatst aan de beurt is geweest. Tenzij natuurlijk de aangesloten "toeters en bellen" de laatst gemaakte keuze duidelijk waarneembaar bevestigen. Maar dat is niet altijd het geval en dan kan deze schakeling uitkomst bieden. Hebben de schakelaars van het be- staande toetsenbord een ongebruikt verbreekkontakt, dan zit u op rozen, want dan kunt u deze kontakten ge- bruiken voor het besturen van de keuze-bevestiger. De belangrijkste bestanddelen van de schakeling zijn de acht data- flipflop"s die een gemeenschappelij- ke klokingang hebben (IC1), en een samengestelde OR-poort met acht in- gangen (Nl .. .N4). In rust zijn de in- gangen van...
