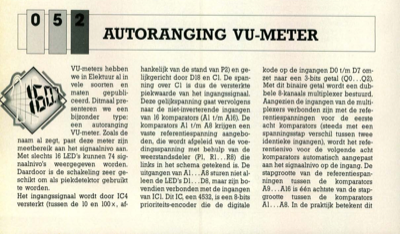

autoranging VU-meter
VU-meters hebben we in Elektuur al in vele soorten en maten gepubli- ceerd. Ditmaal pre- senteren we een bijzonder type: een autoranging VU-meter. Zoals de naam al zegt, past deze meter zijn meetbereik aan het signaalnivo aan. Met slechts 16 LED"s kunnen 74 sig- naalnivo"s weergegeven worden. Daardoor is de schakeling zeer ge- schikt om als piekdetektor gebruikt te worden. Het ingangssignaal wordt door IC4 versterkt (tussen de 10 en 100 x , af- hankelijk van de stand van P2) en ge- lijkgericht door D18 en Cl. De span- ning over Cl is dus de versterkte piekwaarde van het ingangssignaal. Deze gelijkspanning gaat vervolgens naar de niet-inverterende ingangen van 16 komparators (Al t/m A16). De komparators Al t/m A8 krijgen een vaste referentiespanning aangebo- den, die wordt afgeleid van de voe- dingsspanning met behulp van de weerstandsdeler (Pl, R1. . .R8) die links in het schema getekend is. De uitgangen van Al . .A8 sturen niet al- leen de LED"s Dl . . .D8, maar zijn bo- vendien verbo
