vierkanaals stereo-schakelaar

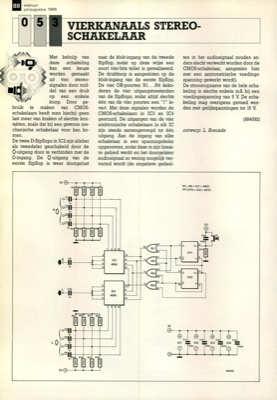

88 elektuur juli/augustus 1988 Met behulp van deze schakeling kan een keuze worden gemaakt uit vier stereo- signalen door mid- del van een druk op een enkele knop. Door ge- bruik te maken van CMOS- schakelaars heeft men hierbij geen last meer van kraken of slechte kon- takten, zoals dat bij een gewone me- chanische schakelaar voor kan ko- men. De twee D-flipflops in IC2 zijn allebei als tweedeler geschakeld door de Q-uitgang door te verbinden met de D-ingang. De 0-uitgang van de eerste flipflop is weer doorgelust naar de klok-ingang van de tweede flipflop, zodat op deze wijze een soort vier-bits teller is gerealiseerd. De drukknop is aangesloten op de klok-ingang van de eerste flipflop. De vier OR-poorten Nl ... N4 deko- deren de vier uitgangstoestanden van de flipflops, zodat altijd slechts eÃÅeÃÅn van de vier poorten een "1" le- vert. Met deze signalen worden de CMOS-schakelaars in IC3 en IC4 gestuurd. De uitgangen van de vier elektronische schakelaars in elk IC zijn steeds same...
