licht-naar-frekwentie-omzetter

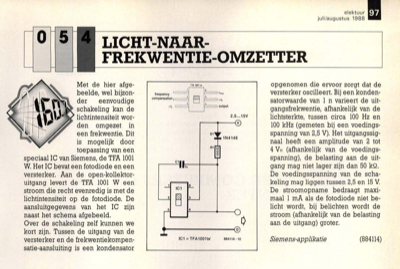

LICHT-NAAR- FREKWENTIE-OMZETTER Met de hier afge- beelde, wel bijzon- frequency ,FAtotw 2 opgenomen die ervoor zorgt dat de versterker oscilleert. Bij een konden- satorwaarde van 1 n varieert de uit- gangsfrekwentie, afhankelijk van de lichtsterkte, tussen circa 100 Hz en 100 kHz (gemeten bij een voedings- spanning van 2,5 V). Het uitgangssig- naal heeft een amplitude van 2 tot 4 V,, (afhankelijk van de voedings- spanning), de belasting aan de uit- gang mag niet lager zijn dan 50 kS2. De voedingsspanning van de scha- keling mag liggen tussen 2,5 en 15 V. De stroomopname bedraagt maxi- maal 1 mA als de fotodiode niet be- licht wordt, bij belichten wordt de stroom (afhankelijk van de belasting aan de uitgang) groter. Siemens-applikatie (884114) der eenvoudige schakeling kan de lichtintensiteit wor- den omgezet in een frekwentie. Dit is mogelijk door toepassing van een cornpenSation,, speciaal IC van Siemens, de TFA 1001 W. Het IC bevat een fotodiode en een -11,n versterker. Aan de...
