pseudo-digitale volumeregeling

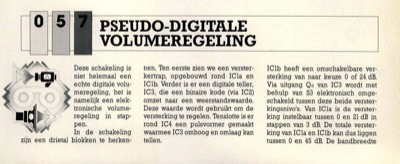

Deze schakeling is niet helemaal een echte digitale volu- meregeling, het is namelijk een elek- tronische volume- regeling in stap- pen. In de schakeling zijn een drietal blokken te herken- nen. Ten eerste zien we een verster- kertrap, opgebouwd rond ICla en IC1b. Verder is er een digitale teller, 103, die een binaire kode (via IC2) omzet naar een weerstandswaarde. Deze waarde wordt gebruikt om de versterking te regelen. Tenslotte is er rond 104 een pulsvormer gemaakt waarmee IC3 omhoog en omlaag kan tellen. IC1b heeft een omschakelbare ver- sterking van naar keuze 0 of 24 dB. Via uitgang ()d van IC3 wordt met behulp van S3 elektronisch omge- schakeld tussen deze beide verster- kingsnivo"s. Van ICla is de verster- king instelbaar tussen 0 en 21 dB in stappen van 3 dB. De totale verster- king van ICla en IC1b kan dus liggen tussen 0 en 45 dB. De bandbreedte PSEUDO-DIGITALE VOLUMEREGELING 100 elektuur juli/augustus 1988 loopt van 10 Hz tot 40 kHz en de maxi- male amplitude van het vers
