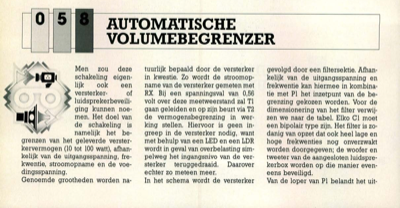

automatische volumebegrenzer
Men zou deze schakeling eigen- lijk ook een versterker- of luidsprekerbeveili ging kunnen noe- men. Het doel van de schakeling is namelijk het be- grenzen van het geleverde verster- kervermogen (10 tot 100 watt), afhan- kelijk van de uitgangsspanning, fre- kwentie, stroomopname en de voe- dingsspanning. Genoemde grootheden worden na- tuurlijk bepaald door de versterker in kwestie. Zo wordt de stroomop- name van de versterker gemeten met RX. Bij een spanningsval van 0,56 volt over deze meetweerstand zal T1 gaan geleiden en op zijn beurt via T2 de vermogensbegrenzing in wer- king stellen. Hiervoor is geen in- greep in de versterker nodig, want met behulp van een LED en een LDR wordt in geval van overbelasting sim- pelweg het ingangsnivo van de ver- sterker teruggedraaid. Daarover echter zo meteen meer. In het schema wordt de versterker gevolgd door een filtersektie. Afhan- kelijk van de uitgangsspanning en frekwentie kan hiermee in kombina- tie met Pl het inzetpunt van de be- grenzing ge
